طرح اکو با آی سی m50195

طراحی کامل یک اکو دیجیتال با آی سی m50195 از وبلاگ آمپلی فایر.برای دوستانی که به مدارات صوتی علاقه مند می باشند پیشنهاد می شود به لینک زیر مراجعه نمایند.






نوشته شده توسط محمدرضاحسینی در یکشنبه بیستم بهمن 1392 ساعت 10:29 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


گوشی پزشکی الکترونیک

اینم یک نمونه مدار گوشی پزشکی الکترونیکی که سیگنال صوتی رو توسط میکروفن دریافت میکنه و پس از چند مرحله تقویت بوسیله ی op-amp و lm386 در نهایت صدا از طریق هدفون قابل دریافته.برای دانلود بر روی عکس کلیک کنید.

http://s1.picofile.com/file/7899714080/323014_mo.jpg


برچسب‌ها: مدار گوشی پزشکی الکترونیک




نوشته شده توسط محمدرضاحسینی در دوشنبه بیست و هشتم اسفند 1391 ساعت 14:27 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


محدود کننده ی اتوماتیک دمای هویه

دانلود به همراه توضیحات به زبان لاتین.




برچسب‌ها: محدود کننده ی اتوماتیک دمای هویه




نوشته شده توسط محمدرضاحسینی در سه شنبه سوم بهمن 1391 ساعت 14:1 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


پدافند هوايي زمين پايه ي روسي

پيشينه ي فعاليت موشکي روسيه به زمان قبل از جنگ جهاني دوم بر مي گردد . اما پس از جنگ و با به غنيمت گرفتن موشک هاي آلمان و دسترسي به نقشه ها و مهندسين آلمان روند پيشرفت شوروي سرعت گرفت .موشک هاي زمين به هواي روسي (شوروي سابق) باکد SA به معناي زمين به هوا شناخته مي شوند .

موشک سام 3    گوا




ادامه مطلب



نوشته شده توسط محمدرضاحسینی در چهارشنبه پانزدهم آذر 1391 ساعت 19:47 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


پروژه ی ساخت آمپلی فایر با قدرت 1.5 kw

سلام دوستای گلم نوروز ۱۳۹۱ رو به همتون تبریک میگم امیدوارم سالی خوب همراه با موفقیت

داشته باشید.



اولین پست سال ۱۳۹۱ رو با مدار یه آمپلی فایر ۱۵۰۰ وات شروع میکنیم (یه جورایی هم عیدی من به

 شما )


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در چهارشنبه دوم فروردین 1391 ساعت 1:33 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


آشنایی با سخت افزارکامپیوتر

مطلبی در مورد آشنایی با سخت افزار کامپیوتر و اسمبل کردن براتون گذاشتم.



برای دانلود این مطلب کلیک کنید.



 پسورد: www.elec-telec.blogfa.com


برچسب‌ها: آشنایی با سخت افزارکامپیوتر




نوشته شده توسط محمدرضاحسینی در پنجشنبه هجدهم اسفند 1390 ساعت 17:17 موضوع مدارات و پروژهای الکترونیک | لینک ثابت

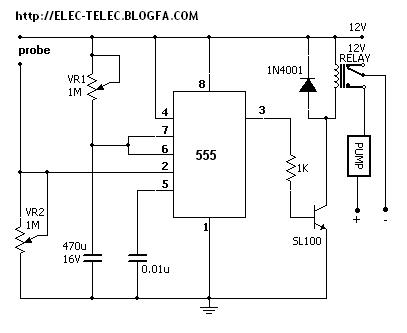

مدار آبیاری خودکار گیاهان

چنانچه قصد مسافرت در تابستان را دارید اما نگران وضعیت آبیاری گیاهان منزلتان هستید کاربرد این مدار توصیه می گردد.

با خشک شدن خاک گیاه مقاومت بین دو پروب افزایش یافته و سبب کاهش ولتاژ پایه ی 2 آی سی 555 می گردد.هنگامی که ولتاژ کمتر از vcc 1/2 گردد آیسی تحریک شده و خروجی آن یک می شود.در نتیجه ترانزیستور روشن و پمپ آب یا شیر برقی فعال می گردد.مدت زمان یک ماندن خروجی با پتانسیومتر VR1 تنظیم می شود.

 T=1.1R.C/60*10^6(دقیقه)

نکته:مقاومت خاک از یک نقطه به نقطه ی دیگر بسته به ترکیب و جنس خاک عوض می شود.بنابر این برای هر حالت پتانسیومتر VR2 را در اندازه ی مناسب و دلخواه تنظیم نمایید.پروبها باید کاملا در خاک محکم شوند و فاصله ی هوایی بین آنها و خاک وجود نداشته باشد زیرا این امر سبب افزایش مقاومت می گردد.وضعیت قرار گیری پروبها باید مداوم مورد بررسی قرار گیرد.






برچسب‌ها: مدار آبیاری هوشمند گیاهان




نوشته شده توسط محمدرضاحسینی در یکشنبه هفتم اسفند 1390 ساعت 23:54 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


مداراکوآلایزر

مدار اکوآلایزر برای کنترل فرکانسهای صوتی که باهاش میشه یه سری از فرکانسهای صوتی رو تضعیف و بعضی از فرکانسها رو تقویت کرد تا به صدای مورد پسند مون در خروجی برسیم تقدیم به دوستداران مدارات صوتی.

برای مشاهده در اندازه ی اصلی بر روی تصویر کلیک کنید.



منبع: یزدکیت.کام


برچسب‌ها: مداراکوآلایزر




نوشته شده توسط محمدرضاحسینی در چهارشنبه سوم اسفند 1390 ساعت 20:32 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


مدار منبع تغذیه بدون ترانس

اگر با مداراتی مثل مدارات میکروکنترلری کار میکنید که جریان زیادی نمی کشند و به ولتاژ 5 ولت مستقیم نیاز دارند میتونید با مونتاژ مدار زیر از تغذیه ی ترانسی راحت بشید.

توجه کنید که خازن C1 باید از نوع AC و بدون پلاریته باشد.ایمنی هم یادتون نره




برچسب‌ها: منبع تغذیه ی میکروکنترلر




نوشته شده توسط محمدرضاحسینی در جمعه چهاردهم بهمن 1390 ساعت 20:31 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


مدار صوت سنج

برای مشاهده مدار به ادامه مطلب بروید.


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در چهارشنبه چهارم آبان 1390 ساعت 1:7 موضوع مدارات و پروژهای الکترونیک | لینک ثابت

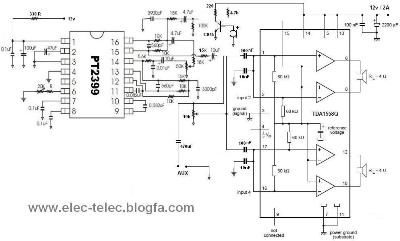

اکو آمپلیفایر

خب دوستان امروز یه بار دیگه با مدار آکو آمپلیفایر به مدارات جالب صوتی سر میزنیم.البته باید خدمتون عرض کنم که هر دو مدار اکو و آمپلیفایر رو قبلا رو وب قرار داده بودم.اما با این تفاوت که در مدار امروز این دوتا مدار رو با اعمال یه سری تغییرات که دو روز از وقتم رو گرفته بود بهم متصل کردم.

برای دیدن مدار در اندازه ی واقعی بر روی شکل کلیک کنید.



میکروفن مدار از نوع خازنی بوده و من برای تقویت اولیه سیگنال رو به بیس ترانزیستور c945 تزریق کردم که پس از پردازش شدن صدا توسط PT2399 برای تقویت صدا رو به ورودی TDA1558 اعمال میکنیم.که پس از تقویت توسط آی سی ذکر شده صدا در بلنگو شنیده میشه.اگه به شکل مدار توجه کرده باشید متوجه میشد که بلندگو ها در این مدار بصوت پل قرار گرفتند یعنی سیگنال صوتی ورودی به دو تقویت کننده اعمال شده که یکی از تقویت کننده بدون اختلاف فاز و دیگری با 180 درجه اختلاف فاز این سیگنال رو تقویت میکنه. حالا اگه بلندگو رو دوسر این دو تقویت کننده ها وصل کنیم با توجه با این که توان خروجی هریک از تقویت کننده ها 11W بوده. در نتیجه توانی معادل 22W را در خروجی داریم.

همچنین میتونیم این مدار رو توسط ورودی AUX به دستگاه صوتی مثل موبایل یا واکمن و... متصل کنیم.

نکات قابل توجه در ساخت این مدار:

برای آی سی تقویت کننده ی صدا هیت سینک مناسب در نظر بگیرید و از خمیر سیلکون استفاده کنید.

میکروفن این مدار خازنی بوده و با میکروفن دینامیکی عمل نخواهد کرد.

تغذیه ی مناسب برای این مدار 12V و با جریان دهی حداقل 2A باشد.24W

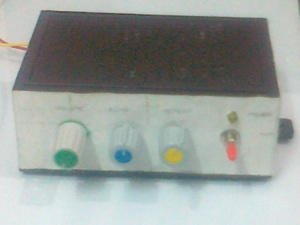

اینم نمونه ی مونتاژ شده توسط خودم:








نوشته شده توسط محمدرضاحسینی در یکشنبه بیستم شهریور 1390 ساعت 14:56 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


منبع تغذیه ی مخابراتی

شاید براتون پیش امده که مدارات مخابراتی مثل رادیو رو مونتاژ کرده باشید و قادر به اتصال اون به منبع تغذیه همراه با ترانس ویکسوساز و صافی نبودید یا اگر هم متصل میکردید صدای نویز و پارازیت زیادی از بلندگو شنیده می شد.اگر هم مدارتون فرستنده ی رادیویی بود اسیلاتور فرستنده قادر به تولید نوسان نبود.

به همین خاطر برای دوستای عزیزمون برای رفع این مشکل مداری رو قرار دادم.

شکل مدار رو در ادامه مطب  مشاهده کنید.


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در سه شنبه بیست و پنجم آبان 1389 ساعت 18:34 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


رقص نور ولتاژ بالا

مداری از یک رقص نور را که قادر به قطع وصل لامپها با توان100wو ولتاژ کار220vاست را براتون اوردم.مدار را همراه با لیست قطعات از لینک زیر دریافت کنید:



دانلوددانلود با لینک مستقیم|دانلود با لینک غیر مستقیم

حجم فایلحجم:97.6 KB

نوعنوع فایل ها : ZIP

پسوردپسورد فایل : www.elec-telec.blogfa.com

منبعلینک منبع




نوشته شده توسط محمدرضاحسینی در پنجشنبه بیستم آبان 1389 ساعت 20:41 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


منبع تغذیه دوبل قابل تنظیم

با سلام خدمت کاربران گرامی مداری از منبع تغذیه  با ولتاژهای منفی و مثبت براتون اوردم.در این مدار هریک از ولتاژها قابل تغییر در محدوده1.2+تا30+وقرینه ی آن هستند.اینگونه مدارات در مواردی مثل کاربرد تقویت کننده های عملیاتی(op amp)بکار میروند.

مدار را همراه با لیست المانها از لینک زیر دریافت کنید:



دانلوددریافت فایل

حجم فایل60.1 KB

نوعنوع فایل ها : ZIP

پسوردپسورد فایل : www.elec-telec.blogfa.com

منبعلینک منبع




نوشته شده توسط محمدرضاحسینی در جمعه چهاردهم آبان 1389 ساعت 22:5 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


مدار اکو

تمام افرادی که با مدارات تقویت کننده و میکسر ها سر کار دارند مدارات اکو را می شناسند.در سال های قبل برای ساخت یک مدار اکو از یک کیت با بیش از ۱۰ آی سی استفاده می شد که اساس کار بدین صورت بود که از طریق فیدبک آی سی ها صدای اکو را باز سازی می کردند و نویز بالایی داشت تا این که شرکت PTC آی سی را تحت عنوان ECHO PROCESSOR IC را عرضه کرد که همانطور که از نام آن پیداست آی سی اکو می باشد و تحت تکنولوژی CMOS ساخته شده است بنابراین حداکثر و میزان نویز پذیری آن بسیار پایین بودهو کمتر از ۹۰DB- هست.در مورد نحوه کار با آی سی فقط دانستن چند نکته کوچک نیاز هست که با دانستن آن می توانید حداکثر استفاده از آی سی را ببرید.

اما نکته ای که برای ساخت این مدار نیاز است بدانید این هست که اگر بخواهید میزان اکو شدن صدا را تغییر دهید باید به جای مقاومت R که به پایه ی شماره ۶ وصل است یه مقاومت ۱۰k تا ۵۰k آهم قرار دهید و سپس با تغییر مقاومت متغیر ۲۰k میزان اکو شدن را تغییر دهید.

نکته دیگری که باید متذکر بشم چون این مدار ورودی میکروفون ندارد بین مدار پری آمپلی فایر و امپلی فایر قرار می گیرد وبرای اتصال مدار بهتر است از سیم شیلد استفاده کنید تا مدار نوئز نگیرد.

اما اگر بخواهید اکو مدار شما ثابت باشد می توانید مقاومت متغیر ۲۰k را حذف و یه مقاومت ثابت به جای R بگذارید.البته برای کسب اطلاع بیشتر در مورد مقدار مقاومت و میزان تاخیر در صدا نیز می توانید دیتا شیت آن را دانلود کنید که در آخرین صفحه دیتا شیت این آی سی در یک جدول با ذکر میزان مقاومت میزان اکو شدن و بقیه مشخصات را نوشته است.

همانطور که در اول مطالب گفته شد آی سی توسط تکنولوژی CMOS ساخته شده است بنابراین می توانید تا ولتاژ ۱۶ برای تغذیه مدارفوق فراهم اورد اما بهترین ولتاژ ۱۲ ولت می باشد این نکته هم قابل ذکر است که می توان همان طور که در دیتا شیت آی سی دیده می شود ای سی را با ولتاژ ۵ ولت نیز راه اندازی نمود .اما اگر می خواهید بهترین کیفیت را داشته باشید تغذیه این قسمت از مدار از تغذیه قسمت های دیگر جدا باشد مثلا یه ترانس ۱۲ ولت ۳۰۰ میلی آمپر کافی هست اما اگر هم با تغذیه اصلی مدار به هم وصل باشد به مدار هیچ آسیبی نخواهد رسید و هیچ ضرری نخواهد داشت.



دانلود دیتاشیت+مدارات عملی آی سیPT2399




نوشته شده توسط محمدرضاحسینی در چهارشنبه پنجم آبان 1389 ساعت 20:50 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


آمپلی فایر صوتی با وات بالا

امروز به در خواست یکی از کاربران عزیز وبلاگ(آقای فتحی)مداری از آمپلی فایر ترانزیستوری که با استفاده از ترانزیستورهای قابلمه ای پیداه شده رو اوردیم مدار ذکر شده دارای قدرت بالایی بوده البته ولتاژ بایاس مدار ۴۰Vکه یک ولتاژ بالا هست دلیل این ولتاژ بالا برای بایاس اینگونه مدارات رو تو پست قبل گفتیم.مدار را همراه با لیست المانهاو توضیحات از لینک زیر دریافت کنید.



دانلوددانلود مستقیم

حجم فایلحجم فایل:99.3KB

نوعنوع فایل ها : ZIP

پسوردپسورد فایل : www.elec-telec.blogfa.com

منبعلینک منبع




نوشته شده توسط محمدرضاحسینی در یکشنبه دوم آبان 1389 ساعت 8:58 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


آمپلی فایر فوول قدرت

دو مدار از آمپلی فایر فوق العاده پرقدرت با آی سی هایSTK اوردم  تغذیه مدارات دوبل و نسبتا بالا بوده. در صورتی که بتونید تغذیه ی مناسب رو برای ای سی فراهم کنید با قدرت چشمگیری روبرو میشیدو میتونیم دلیل این تغذیه ی نسبتا بالا رو بخاطر قدرت بالای آی سی ها توجیه کنیم چون اصل تقویت سیگنال دریافت توان از منبع تغذیه و اضافه کردن این توان به سیگنال ورودیه مدار هست.توجه کنید که در هنگام ساخت اینجور مدارات از هیت سینگ مناسب استفاده کنید.برای اتصال خنک کننده بهتره از خمیر سیلیکون یا واشر استفاده کنید.

فایلPDF شماتیک مدار همرا با دیتاشیت را لینکهای زیر دریافت کنید.



1-آمپلی فایر با حداقل قدرت 25W با آی سیSTK4026II

نمای ظاهری از آی سی:

STK4026




DOWNLOAD مدار همراه با دیتاشیت با حجم116 KB



2-آمپلی فایر با حداقل قدرت50W+50W با آی سیSTK4192II

نمای ظاهری از آی سی:

DOWNLOAD مدار همراه با دیتاشیت با حجم 250 KB




نوشته شده توسط محمدرضاحسینی در پنجشنبه پانزدهم مهر 1389 ساعت 1:42 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


آمپلی فایر پرقدرت

یه مدار آمپلی فایر پرقدرتهمراه با دیتاشیت با IC TDA1558Q که نسبتا پرقدرته و در پخش اتومبیل بکار میره براتون اوردم.در مدار آی سی دارای دو خط ورودی,خروجی استریو و از قدرت بالایی برخوردار میباشد.

لازم به ذکر است برای حفاظت از آی سی از هیت سینگ مناسب استفاده کنید و برای اعمال حداکثر توان و تطبیق امپدانس از بلندگوی چهار اهم با توان مناسب استفاده کنید.

من خودم شخصا مونتاژش کردم خیلیم راضییم اینم نمونه ی ساخته شده توسط خودم:




دانلود دیتاشیت همراه با مدار آی سی




نوشته شده توسط محمدرضاحسینی در سه شنبه ششم مهر 1389 ساعت 9:50 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


دفع کننده ی حشره ی مالاریا

دفع کننده ی حشره ی مالاریا


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در دوشنبه بیست و پنجم مرداد 1389 ساعت 16:29 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


مدار حشره کش الکترونیک

مدار حشره کش الکترونیک


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در دوشنبه هجدهم مرداد 1389 ساعت 12:49 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


مترونوم موسیقی

مترونوم موسیقی


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در چهارشنبه سیزدهم مرداد 1389 ساعت 14:53 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


تایمر 1 تا 30 دقیقه با آی سی 4060

تایمر 1 تا 30 دقیقه با آی سی 4060


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در دوشنبه یازدهم مرداد 1389 ساعت 17:39 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


فلاشر با یک دیود نورانی ( با آی سی )

فلاشر با یک دیود نورانی ( با آی سی )


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در شنبه نهم مرداد 1389 ساعت 18:24 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


آمپلیفایر با آی سی LM386

آمپلیفایر با آی سی LM386


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در چهارشنبه ششم مرداد 1389 ساعت 18:51 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


شارژ ساده باتری اتومبیل

شارژ ساده باتری اتومبیل


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در چهارشنبه ششم مرداد 1389 ساعت 18:50 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


منبع تغذیه صفر تا 30 ولت مستقیم

منبع تغذیه صفر تا 30 ولت مستقیم


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در چهارشنبه ششم مرداد 1389 ساعت 18:50 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


مبدل ولتاژ 6 به 12 ولت مستقیم

مبدل ولتاژ 6 به 12 ولت مستقیم


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در چهارشنبه ششم مرداد 1389 ساعت 18:49 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


رادیو گوشی دو ترانزیستور ( با گوشی کریستالی )

رادیو گوشی دو ترانزیستور ( با گوشی کریستالی )


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در شنبه بیست و ششم تیر 1389 ساعت 22:24 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


آژیر پلیس

آژیر پلیس


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در شنبه بیست و ششم تیر 1389 ساعت 22:23 موضوع مدارات و پروژهای الکترونیک | لینک ثابت


تقویت کننده مینیاتوری صدای کامپیوتر

تقویت کننده مینیاتوری صدای کامپیوتر


ادامه مطلب



نوشته شده توسط محمدرضاحسینی در شنبه بیست و ششم تیر 1389 ساعت 22:22 موضوع مدارات و پروژهای الکترونیک | لینک ثابت
